YLER、YLJ系列力矩三相异步电动机-山东山博电机集团有限公司

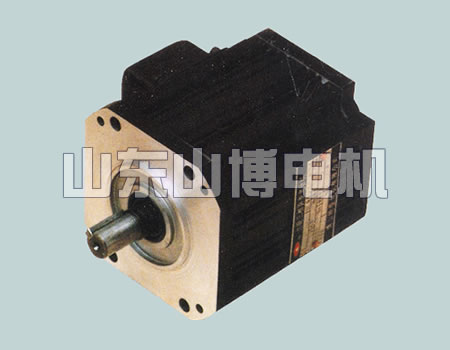

产品名称:YLER、YLJ系列力矩三相异步电动机




放大镜  查看大图

产品介绍:


产品介绍:

一、概述
YLER、YLJ系列力矩三相异步电动同、具有起动转矩大,堵转电流小,机械特性较软,或带有制动器和温度保护,结构紧凑,体积小等特点。该系列电动机工作制为断续周期工作制(S5)。
YLER和YLJ系列电动机主要用在机床自动刀架转位原件,是引进国外产品的替代产品。
YLER系列力矩电机是由电动机、制动器、热保护器三者组成一体,整机结构紧凑,体积小。

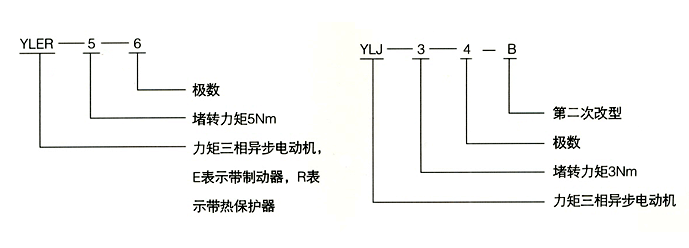

二、型号说明

三、安装型式

1.机座无底脚,端盖有凸缘,凸缘有通孔。

2.机座无底脚,轴伸端无端盖,机座上有螺孔。

四、使用条件

环境温度:最高温度为40℃,最低温度为-15℃

海拔不超过1000m

电源电压380V频率50HZ

制动器电压:DC24V

五、技术数据、外形及安装尺寸

型号 额定堵转转矩
N·m
堵转电流
A

转速
r/min

噪声
dB(A)
制动力矩
N·m
制动电流
A
温度续电器
断开温度
触头容量
YLER-5-6 5 3 740 62 3 0.65 115±5℃ AC 220V 2A
YLER-9.4-6 9.4 4.5 890 62 3 0.65 115±5℃ AC 220V 2A
LYER-18-4A 18 7.5 1500 70 6 1.3 115±5℃ AC 220V 2A

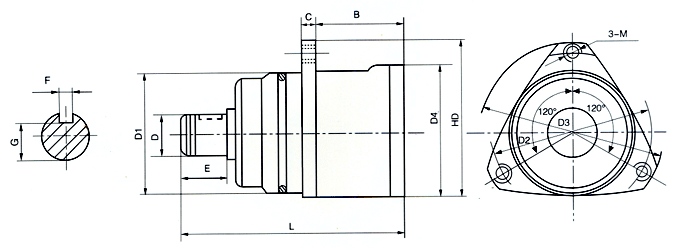

YLER-5-6与YLER-9.4-6外形及安装尺寸见表1、图1。

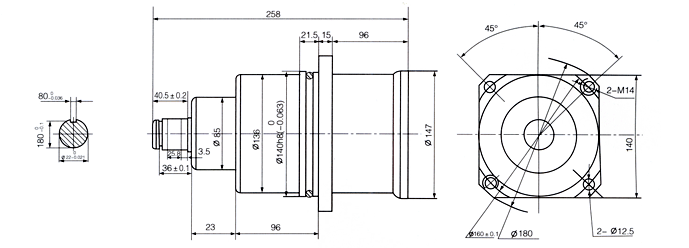

YLER-18-4A外形及安装尺寸见图2。

表1
单位mm

型号 安装尺寸及公差 外形尺寸
D D1 D2 C

M

E F G HD B D3 D4

L

基本尺寸 极限偏差 基本尺寸 极限偏差 基本尺寸 位置度公差 基本尺寸 极限偏差 基本尺寸 极限偏差 基本尺寸 极限偏差
YLER-5-6 16 +0.008 1)100 115 7 ±0.18 8 Φ0.4 21 ±0.26 5 0-0.03 13 0-0.1 115 91 126 108 180
YLER-9.4-6

-0.003

2)125 140 8 ±0.18 10 Φ0.4 29 ±0.26 138 102 154 128 205

注:1)配用95×2.65“○”型密封圈。

2)配用120×2.65“○”型密封圈。

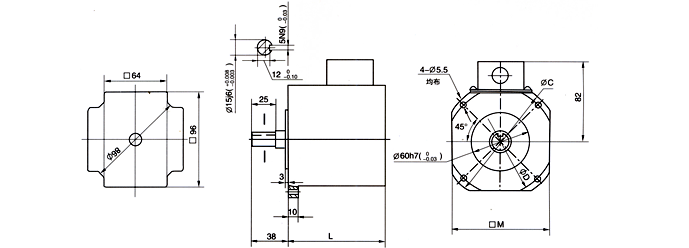

六、YLJ系列技术数据、外形及安装尺寸(图3、表2)

表2

型号 堵转转矩
Nm
堵转电流
A
转速
r/min
外形尺寸
L ΦC ΦD □M
YLJ-5-6B 5 3 750 125 135 125 115
YLJ-3-6B 3 1.6 730 113 120 108 100
YLJ-3-4B 3 2 1240
YLJ-1-6B 1 1 630 100
YLJ-1-4B 1 1.4 1140

七、订货须知

1.样本中提供数据仅供参考,若有变动,不另通知。

2.订货时请注明产品型号、额定堵转转矩,同步转速、电压、频率及安装结构的形式等。

3.若有特殊要求,经双方协议后,可为您供应特殊要求电动机。
